Welche Arten von Endanschlüssen hat eine Absperrklappe der Klasse 125?

Absperrklappen der Klasse 125 werden aufgrund ihrer Kosteneffizienz, Zuverlässigkeit und einfachen Bedienung häufig in verschiedenen industriellen Anwendungen eingesetzt. Als Lieferant von Absperrklappen der Klasse 125 bin ich mit den verschiedenen Arten von Endanschlüssen, die diese Ventile haben können, bestens vertraut. Jeder Endverbindungstyp hat seine eigenen einzigartigen Merkmale, Vorteile und Anwendungen, die für Kunden bei der Auswahl des geeigneten Ventils für ihre spezifischen Anforderungen von entscheidender Bedeutung sind.

Flanschendverbindungen

Flanschendverbindungen sind einer der gebräuchlichsten Typen für Absperrklappen der Klasse 125. In dieser Konfiguration ist das Ventil an beiden Enden mit Flanschen ausgestattet. Diese Flansche werden normalerweise mit Löchern gebohrt, die zu den entsprechenden Löchern in den Rohrleitungsflanschen passen. Die Löcher sind in einem bestimmten Muster gemäß Industriestandards wie ASME B16.5 angeordnet.

Einer der wesentlichen Vorteile von Flanschendverbindungen ist ihre einfache Installation und Demontage. Sie können einfach an die Rohrleitungsflansche geschraubt werden und ermöglichen so eine schnelle Wartung oder einen schnellen Austausch des Ventils. Flanschverbindungen sorgen bei ordnungsgemäßem Anziehen zudem für eine zuverlässige Abdichtung. Um Leckagen zu verhindern, werden in der Regel Dichtungen zwischen Ventil- und Rohrleitungsflanschen angebracht. Diese Dichtungen können je nach Anwendungsanforderungen aus verschiedenen Materialien wie Gummi, komprimierten Fasern oder PTFE hergestellt werden.

Beispielsweise werden in einer Wasseraufbereitungsanlage häufig Absperrklappen der Klasse 125 mit Flanschendanschlüssen verwendet. Das Flanschdesign ermöglicht eine einfache Integration in das bestehende Rohrleitungssystem und die zuverlässige Dichtung sorgt dafür, dass kein Wasser austritt, was für den effizienten Betrieb der Anlage von entscheidender Bedeutung ist.

Wafer-Endverbindungen

Eine weitere beliebte Wahl sind Absperrklappen der Klasse 125 in Zwischenflanschausführung. Ein Zwischenflanschventil ist für den Einbau zwischen zwei Rohrleitungsflanschen vorgesehen. Die Befestigung erfolgt durch Schrauben, die durch die Rohrleitungsflansche verlaufen und das Ventil dazwischen zusammendrücken.

Der Hauptvorteil von Wafer-Endverbindungen ist ihre kompakte Bauweise. Im Vergleich zu Flanschventilen benötigen sie weniger Platz, was bei Anwendungen mit begrenztem Platzangebot von Vorteil ist. Zwischenflanschventile sind im Allgemeinen auch leichter, was das Gesamtgewicht des Rohrleitungssystems reduzieren kann.

Zwischenflanschventile sind jedoch zur Unterstützung und Abdichtung vollständig auf die Rohrleitungsflansche angewiesen. Wenn die Rohrleitungsflansche nicht richtig ausgerichtet oder festgezogen sind, besteht die Gefahr einer Leckage. Um eine einwandfreie Abdichtung zu gewährleisten, werden häufig spezielle Dichtungen oder O-Ringe verwendet.

Ein Beispiel für eine Absperrklappe im Wafer-Stil ist diePTFE-abgedichtete Wafer-Absperrklappe. Dieses Ventil eignet sich für Anwendungen, bei denen chemische Beständigkeit erforderlich ist, da die PTFE-Dichtung eine hervorragende Beständigkeit gegen eine Vielzahl von Chemikalien bietet.

Endverbindungen vom Typ Lug

Absperrklappen der Klasse 125 vom Lug-Typ haben Gewindeeinsätze oder Laschen am Ventilkörper. Diese Laschen ermöglichen den Einbau des Ventils zwischen zwei Rohrleitungsflanschen und ermöglichen auch den Ausbau des Ventils, ohne die nachgeschalteten Rohrleitungen zu beeinträchtigen.

Ansatzventile sind besonders nützlich bei Anwendungen, bei denen die Isolierung eines bestimmten Abschnitts der Rohrleitung erforderlich ist. Beispielsweise kann in einem Brandschutzsystem eine Absperrklappe vom Ansatztyp verwendet werden, um einen Abschnitt des Sprinklersystems für Wartungs- oder Reparaturzwecke zu isolieren. Die Laschen am Ventilkörper ermöglichen eine einfache Montage und Demontage und nach Abschluss der Arbeiten kann das Ventil schnell wieder eingebaut werden.

Lug-Ventile bieten im Vergleich zu Zwischenflanschventilen auch einen besseren Halt. Sie können höheren Drücken standhalten und sind weniger anfällig für eine Fehlausrichtung der Rohrleitungsflansche.

Endverbindungen mit Gewinde

Endverbindungen mit Gewinde sind bei Absperrklappen der Klasse 125 weniger verbreitet, werden jedoch in einigen Anwendungen immer noch verwendet, insbesondere bei kleineren Ventilen. Bei dieser Art von Verbindung sind die Ventilenden mit einem Außen- oder Innengewinde versehen, das zu den entsprechenden Gewinden in der Rohrleitung passt.

Gewindeverbindungen sind relativ einfach zu installieren und eignen sich für Niederdruckanwendungen. Sie werden häufig in privaten oder kleinen gewerblichen Sanitärsystemen eingesetzt. In Umgebungen mit hohem Druck oder hoher Vibration sind sie jedoch möglicherweise nicht so zuverlässig wie Flansch- oder Kabelschuhverbindungen.

Geschweißte Endverbindungen

Bei geschweißten Endverbindungen wird das Ventil direkt an die Rohrleitung geschweißt. Diese Art der Verbindung sorgt für eine dauerhafte und dichte Verbindung. Geschweißte Absperrklappen der Klasse 125 werden häufig in Anwendungen eingesetzt, bei denen eine hochintegrierte Dichtung erforderlich ist, beispielsweise in der Öl- und Gasindustrie.

Der Hauptvorteil von geschweißten Endverbindungen ist ihre Festigkeit und Zuverlässigkeit. Sie halten hohen Drücken und Temperaturen stand. Der Installationsprozess ist jedoch komplexer und erfordert erfahrene Schweißer. Nach dem Schweißen kann das Ventil nicht einfach entfernt oder ausgetauscht werden, ohne die Rohrleitung zu durchtrennen.

Sanitäre Endanschlüsse

In Branchen wie der Lebensmittel- und Getränkeindustrie, der Pharmaindustrie und der Biotechnologie sind hygienische Endverbindungen unerlässlich. Absperrklappen der Klasse 125 mit hygienischen Endanschlüssen sind so konzipiert, dass sie strenge Hygienestandards erfüllen.

Diese Ventile verfügen häufig über glatte Oberflächen und spaltfreie Designs, um die Ansammlung von Bakterien und anderen Verunreinigungen zu verhindern. Sanitäre Endverbindungen können in Form von Tri-Clamp-Verbindungen oder anderen speziellen Sanitärarmaturen vorliegen.

Zum Beispiel dieManuelles Delvalsanitary-Absperrventilist speziell für Sanitäranwendungen konzipiert. Es stellt sicher, dass das verarbeitete Produkt sauber und frei von Verunreinigungen bleibt, was für die Qualität und Sicherheit des Endprodukts von entscheidender Bedeutung ist.

Endanschlüsse mit Doppelflansch

Doppelflansch-Absperrklappen der Klasse 125 haben Flansche an beiden Enden, ähnlich wie Einzelflansch-Absperrklappen. Das Doppelflansch-Design sorgt jedoch für zusätzlichen Halt und Stabilität.

Diese Art der Verbindung wird häufig in Anwendungen verwendet, bei denen das Ventil hohen Drücken standhalten muss oder bei denen die Gefahr einer erheblichen Bewegung der Rohrleitung besteht. Doppelflanschventile können den auf sie ausgeübten Kräften besser standhalten und eine zuverlässige Abdichtung gewährleisten.

Dämpfer-Endanschlüsse

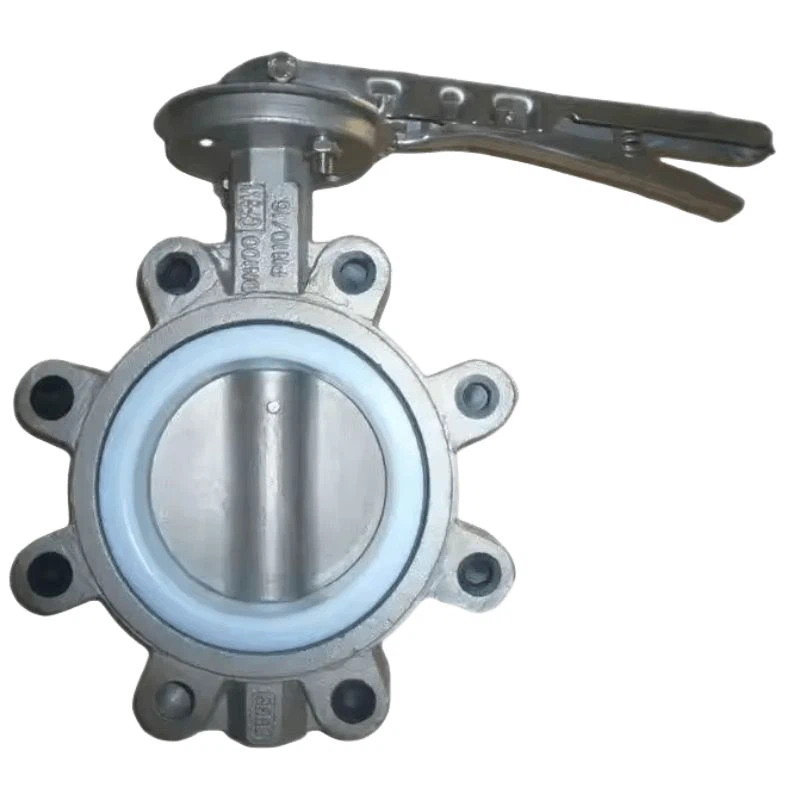

In einigen Anwendungen, beispielsweise in HVAC-Systemen,Dämpfer-Absperrklappewerden verwendet. Diese Ventile dienen zur Steuerung des Luftstroms. Klappenendanschlüsse sind in der Regel so konzipiert, dass sie mit den Rohrleitungen im HVAC-System kompatibel sind.

Sie können geflanscht oder vom Wafer-Typ sein oder über andere spezielle Verbindungen verfügen, um einen ordnungsgemäßen Sitz und eine ordnungsgemäße Abdichtung innerhalb des Kanals zu gewährleisten. Drosselventile werden häufig zur Regulierung der Luftmenge und -temperatur in verschiedenen Bereichen eines Gebäudes eingesetzt und sorgen so für einen energieeffizienten Betrieb.

Bei der Auswahl des geeigneten Endanschlusses für eine Absperrklappe der Klasse 125 müssen mehrere Faktoren berücksichtigt werden. Dazu gehören die Anwendungsanforderungen (z. B. Druck, Temperatur und Flüssigkeitstyp), der verfügbare Platz, Installations- und Wartungsanforderungen sowie Kosten. Als Lieferant kann ich Kunden mit ausführlicher technischer Beratung bei der Auswahl der am besten geeigneten Endverbindung für ihre spezifischen Anforderungen unterstützen.

Wenn Sie auf dem Markt für Absperrklappen der Klasse 125 sind und weitere Informationen benötigen oder Ihre Anforderungen besprechen möchten, können Sie mich gerne kontaktieren. Ich bin bestrebt, qualitativ hochwertige Produkte und exzellenten Kundenservice anzubieten. Ich kann Sie bei der Auswahl des richtigen Ventils mit dem passenden Endanschluss für Ihre Anwendung unterstützen und so sicherstellen, dass Ihr Rohrleitungssystem effizient und zuverlässig funktioniert.

Referenzen

• ASME B16.5 – Rohrflansche und Flanschverbindungen
• Ventilhandbuch, verschiedene Ausgaben
• Industriestandards für Sanitärventile in der Lebensmittel- und Getränkeindustrie sowie der Pharmaindustrie
